उत्पाद जानकारी केबल कैरियर (CABLEVEYOR)
केबल कैरियर (CABLEVEYOR) एक यांत्रिक घटक है जो बिजली, सिग्नल और अन्य केबलों और ट्यूबों को विश्वसनीय रूप से सहारा देता है और मार्गदर्शन करता है, जो उपकरणों के गतिशील भागों के साथ चलते हैं, तथा उन्हें टूट-फूट से बचाता है।
केबल और ट्यूब को मुख्य भाग से गुजारा जाता है, जिसमें एक श्रृंखला जैसी संरचना होती है, और यह गतिशील और स्थिर भागों के बीच एक निरंतर झुकाव कोण पर स्वतंत्र रूप से चलता है।
संग्रहीत केबलों और ट्यूबों की संख्या के आधार पर, अंदर एक विभाजक स्थापित करने से सामग्री को एक दूसरे के खिलाफ फिसलने से रोका जा सकता है, जिससे उत्पाद का जीवनकाल बढ़ जाता है।
सामग्रियों में रेज़िन और स्टील शामिल हैं, और वे रैखिक गति, घूर्णी गति और त्रि-आयामी गति को संभाल सकते हैं।
केबल कैरियर (CABLEVEYOR) से संबंधित जानकारी
संरचना और विशेषताएं
- - केबल और होज़ मुख्य बॉडी के अंदर संग्रहीत किए जाते हैं, जो अत्यधिक बल लगाए बिना व्यवस्थित और विश्वसनीय समर्थन और मार्गदर्शन प्रदान करते हैं।
- - मोड़ स्थिर त्रिज्या के होते हैं और केवल एक दिशा में मुड़ते हैं, जिससे केबल/नली की सुरक्षा होती है और उसका प्रक्षेप पथ बना रहता है।
शब्दावली के बारे में अधिक जानें

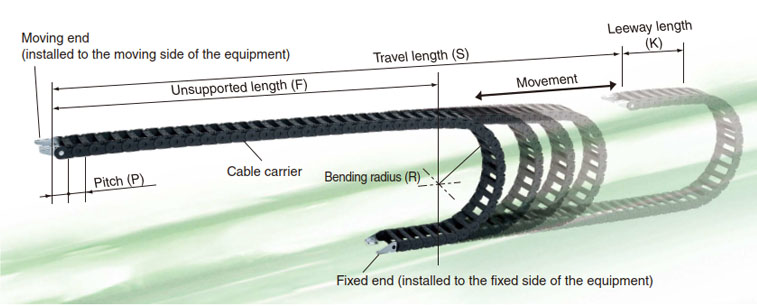

शब्दावली स्पष्टीकरण (मुक्त अवधि, यात्रा लंबाई, अतिरिक्त लंबाई, मोड़ने का त्रिज्या, कुल ऊंचाई, स्थापना ऊंचाई, आवश्यक स्थान, अतिरिक्त स्थान)
बिना सहारे की लंबाई (F)
गतिशील सिरे से मोड़ के शीर्ष तक की दूरी, तथा वह लंबाई है जिस तक केबल कैरियर (CABLEVEYOR) अपने आप खड़ा रह सकता है।
स्वीकार्य लंबाई उत्पाद के प्रकार के आधार पर भिन्न होती है, इसलिए कृपया प्रत्येक उत्पाद पृष्ठ पर अनुमेय भार ग्राफ जांच करें।
यात्रा लंबाई (S)
दो बिंदुओं के बीच यात्रा दूरी जब केबल कैरियर (CABLEVEYOR) गतिशील सिरा (डिवाइस का गतिशील भाग) आगे-पीछे चलता है।
अतिरिक्त लंबाई (K)
यह स्थापना आयामी त्रुटियों को अवशोषित करने के लिए केबल कैरियर (CABLEVEYOR) की अतिरिक्त लंबाई है।
यह विविधता और आकार के आधार पर अलग-अलग होगा, इसलिए कृपया प्रत्येक उत्पाद पृष्ठ पर "लिंक गणना" अनुभाग की जांच करें।
मोड़ने का त्रिज्या (R)
केबल कैरियर (CABLEVEYOR) एक निश्चित त्रिज्या पर एक निश्चित दिशा में झुकता है, जिसे मोड़ने का त्रिज्या कहा जाता है।
यह विविधता और आकार के आधार पर निर्धारित होता है, इसलिए कृपया प्रत्येक उत्पाद पृष्ठ की जांच करें।
अनुमेय भार ग्राफ
यह ग्राफ़ केबल/होज़ द्रव्यमान (किग्रा/मी) के लिए बिना सहारे की लंबाई और यात्रा लंबाई की स्वीकार्य सीमा दर्शाता है। इसका उपयोग तब तक किया जा सकता है जब तक परिचालन स्थितियाँ टूटी हुई रेखा की सीमा के भीतर हों।
यह प्रकार और आकार के आधार पर भिन्न होता है, इसलिए कृपया अपना चयन करते समय प्रत्येक उत्पाद पृष्ठ पर अनुमेय भार ग्राफ जांच करें।

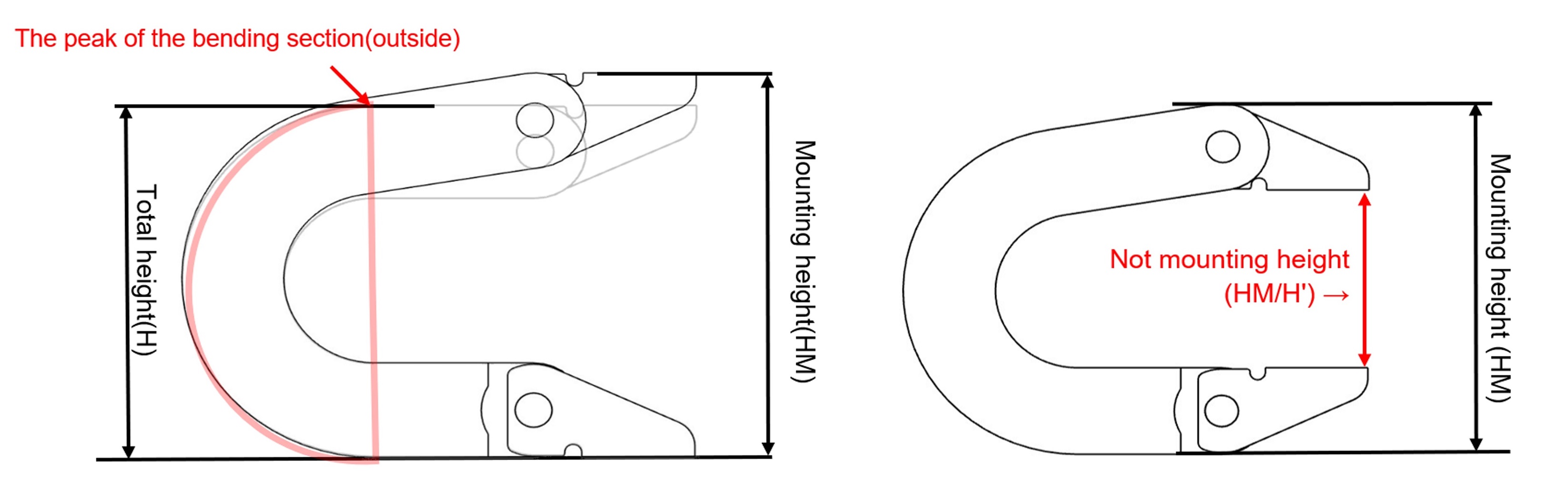

कुल ऊंचाई (H)/स्थापना ऊंचाई (H')
- ・कुल ऊंचाई (H): स्थिर अंत ब्रैकेट की बाहरी सतह से मुड़े हुए भाग (बाहरी परिधि) के शीर्ष तक की ऊंचाई।
- ・स्थापना ऊंचाई (H'): स्थिर अंत ब्रैकेट की बाहरी सतह से चल अंत ब्रैकेट की बाहरी सतह तक की ऊंचाई।

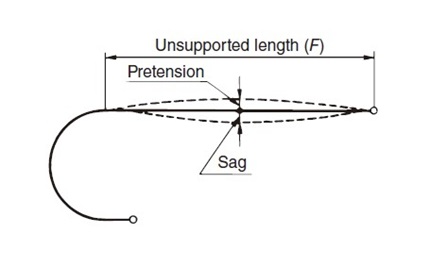

केबल कैरियर (CABLEVEYOR) एक उभरी हुई संरचना होती है, जो केबल कैरियर (CABLEVEYOR) के वजन तथा केबलों और होज़ों के द्रव्यमान के कारण मुक्त फैलाव में होने वाले विक्षेपण की क्षतिपूर्ति करती है।
यदि इसे पूरी ऊँचाई पर स्थापित किया जाता है, तो उभार दब जाएगा, जिससे केबल कैरियर (CABLEVEYOR) पर अत्यधिक बल लगेगा। इससे केबल कैरियर (CABLEVEYOR) का जीवनकाल छोटा हो सकता है, इसलिए स्थापना ऊँचाई पर ही डिज़ाइन और स्थापना करें।
*नोट: स्थापना ऊँचाई, स्थिर सिरे वाले ब्रैकेट की स्थापना सतह से गतिशील सिरे वाले ब्रैकेट की स्थापना सतह तक की ऊँचाई नहीं है। (नीचे दिया गया चित्र देखें।)
यहां तक कि आंतरिक परिधि माउंटिंग ब्रैकेट का उपयोग करते समय भी, कृपया इसे "स्थिर अंत ब्रैकेट की बाहरी सतह से चलती अंत ब्रैकेट की बाहरी सतह तक की ऊंचाई" के साथ स्थापना ऊंचाई के रूप में डिजाइन और स्थापित करें।

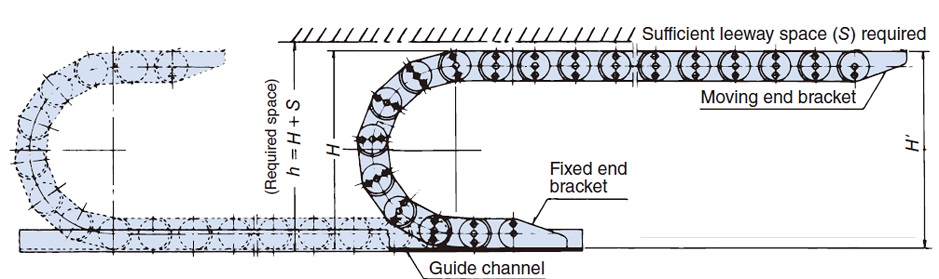

आवश्यक स्थान (h)/ अतिरिक्त स्थान (S)
आवश्यक स्थान (h) वह स्थान है जो डिवाइस पर केबल कैरियर (CABLEVEYOR) स्थापित करने के लिए आवश्यक है।
केबल कैरियर (CABLEVEYOR) के उभार, बहुभुजीय गति, या गति के दौरान फड़फड़ाने के कारण डिवाइस और केबल कैरियर (CABLEVEYOR) के बीच संपर्क को रोकने के लिए अतिरिक्त स्थान शामिल किया गया है। गणना विधियों के लिए कृपया कैटलॉग देखें।
नोट) कृपया स्थापना ऊंचाई 'एच' आयाम के अनुसार डिजाइन और स्थापित करें।

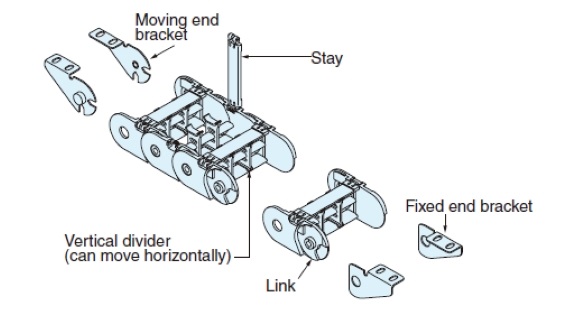

संरचना स्पष्टीकरण (मुख्य भाग, ब्रैकेट, माउंटिंग ब्रैकेट, विभाजन प्लेट)
केबल कैरियर (CABLEVEYOR) निकाय
इसमें लिंक और आर्म्स होते हैं और यह वह हिस्सा है जिसमें केबल और होज़ रखे जाते हैं।
इसमें एक निश्चित त्रिज्या पर केवल एक ही दिशा में मुड़ने की क्षमता होती है। भुजा खोलने और बंद करने वाली संरचनाएँ विभिन्न प्रकार की होती हैं, जैसे बाहरी परिधि खोलने और बंद करने वाली संरचनाएँ और आंतरिक परिधि खोलने और बंद करने वाली संरचनाएँ।
बाहरी परिधि
भीतरी भाग
आंतरिक और बाहरी दोनों तरफ से खुलने और बंद होने वाले प्रकार के मामले में, आंतरिक भुजा को लॉक स्टे कहा जाता है।
ब्रैकेट/माउंटिंग हार्डवेयर
यह वह हिस्सा है जिसका इस्तेमाल केबल कैरियर (CABLEVEYOR) को डिवाइस से जोड़ने के लिए किया जाता है। अगर यह रेज़िन से बना है, तो इसे ब्रैकेट कहा जाता है, और अगर यह धातु से बना है, तो इसे माउंटिंग ब्रैकेट कहा जाता है।
संरचना और स्थापना विधियों सहित, विभिन्न प्रकार उपलब्ध हैं। उपयुक्त प्रकार आकार के आधार पर भिन्न होता है, इसलिए कृपया विवरण के लिए प्रत्येक उत्पाद पृष्ठ देखें।
विभाजक
यह वह भाग है जिसका उपयोग केबल कैरियर (CABLEVEYOR) बॉडी के अंदर भंडारण स्थान को विभाजित करने के लिए किया जाता है।
- ऊर्ध्वाधर विभाजक: केबल कैरियर (CABLEVEYOR) निकाय के अंदर भंडारण स्थान को बाएँ और दाएँ भागों में विभाजित करता है। ये स्लाइडिंग और स्थिर प्रकार के होते हैं, और आमतौर पर हर दो लिंक पर लगाए जाते हैं।
- - क्षैतिज विभाजक: केबल कैरियर (CABLEVEYOR) निकाय के अंदर भंडारण स्थान को ऊपरी और निचले खंडों में विभाजित करता है। इसके दो प्रकार हैं: एक प्रणाली जो पूरे स्थान को ऊपरी और निचले खंडों में विभाजित करती है, और एक प्रणाली जो केवल एक हिस्से को ऊपरी और निचले खंडों में विभाजित करती है।
यदि आप क्षैतिज विभाजक का उपयोग करते हैं, तो आपको दो या अधिक ऊर्ध्वाधर विभाजकों की आवश्यकता होगी। - ・डिवाइडर की रेंज आकार के अनुसार अलग-अलग होती है। कृपया प्रत्येक उत्पाद पृष्ठ देखें।
केबल कैरियर (CABLEVEYOR) उत्पाद सूची
- प्लास्टिक श्रृंखला
खुले प्रकार का - प्लास्टिक श्रृंखला
बंद प्रकार - स्वच्छ श्रृंखला
- प्लास्टिक श्रृंखला
3डी - स्टील श्रृंखला
खुले प्रकार का - स्टील श्रृंखला
भारी भार - केबल कैरियर (CABLEVEYOR)
सामान - TOTALTRAX
केबल कैरियर (CABLEVEYOR) बॉडी प्लास्टिक से बनी है, और इसके अंदर केबल और होज़ दिखाई देते हैं।
यह सबसे अधिक इस्तेमाल किया जाने वाला केबल कैरियर (CABLEVEYOR) है, हल्का और संभालने में आसान है।
यदि आप यह उत्पाद जापान के बाहर खरीद रहे हैं, तो कृपया नीचे दिए गए लिंक पर अपने निकटतम विदेशी कार्यालय से संपर्क करें।
टीकेपी प्रकार
टीकेपी प्रकार मेगावाट विनिर्देश
मॉडल संख्या TKP□□H□□～
छोटे से लेकर बड़े तक विभिन्न आकारों वाला एक मानक केबल कैरियर (CABLEVEYOR)।
- - यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला और संभालने में आसान है।
- ग्लाइडिंग व्यवस्था विनिर्देश, वृत्ताकार यात्रा व्यवस्था, और अन्य विशेष विनिर्देशों की एक विस्तृत श्रृंखला उपलब्ध है।
- - एमडब्ल्यू विनिर्देश अत्यधिक फिसलने योग्य सामग्री से बना है, जो केबलों और होज़ों की बाहरी कोटिंग को खराब होने से बचाने में प्रभावी है।
- ・RoHS निर्देश अनुरूप उत्पाद
विविधता
TKP13H10～TKP125H74
विनिर्देश त्वरित संदर्भ
टीकेयूए प्रकार
मॉडल संख्या TKUA□□H□□～
केबल कैरियर (CABLEVEYOR) जो टीकेपी प्रकार की तुलना में अधिक शांत और अधिक कठोर है।
- - संचालन के दौरान शोर कम करता है।
- -आसान स्थापना के लिए हल्का और कॉम्पैक्ट।
- ・RoHS निर्देश अनुरूप उत्पाद
टीकेएमके प्रकार
मॉडल संख्या TKMK□□H□□～
टीकेपी प्रकार की तुलना में अधिक कठोर और बहुक्रियाशील केबल कैरियर (CABLEVEYOR)।
- - केबलों और होज़ों को विभिन्न लेआउट में कुशलतापूर्वक संग्रहित किया जा सकता है।
- - आंतरिक चौड़ाई के आकार की एक विस्तृत श्रृंखला उपलब्ध है, जो स्थापना स्थान के प्रभावी उपयोग की अनुमति देती है।
- - काटने और जोड़ने में आसान, तथा लंबाई समायोजित करने में आसान।
- ・RoHS निर्देश अनुरूप उत्पाद
टीकेक्यू प्रकार
मॉडल संख्या TKQ□□H□□～
यह केबल कैरियर (CABLEVEYOR) टीकेपी मेगावाट विनिर्देश की तुलना में अधिक शांत है, कम धूल उत्पन्न करता है, तथा कम कंपन उत्पन्न करता है, जिससे उच्च गति पर परिचालन संभव हो पाता है।
- - आईएसओ श्रेणी 4 स्वच्छता प्राप्त करता है (हमारे आंतरिक परीक्षण परिणामों के आधार पर)।
- -उच्च गति और उच्च त्वरण की स्थिति में केबलों और होज़ों की सुरक्षा करता है।
- ・RoHS निर्देश अनुरूप उत्पाद
टीकेआर प्रकार
मॉडल संख्या TKR□□H□□～
केबल कैरियर (CABLEVEYOR) जो TKQ प्रकार की तुलना में कम धूल उत्पन्न करता है।
- - आईएसओ श्रेणी 3 स्वच्छता प्राप्त (आंतरिक परीक्षण परिणामों के आधार पर)।
- - कम शोर और धूल उत्पादन पर्यावरणीय प्रभाव को कम करने में योगदान देता है।
- - विशेष विनिर्देश जैसे शुष्क वातावरण विनिर्देश (कम आर्द्रता वातावरण के लिए उपयुक्त) को समायोजित किया जा सकता है।
- ・RoHS निर्देश अनुरूप उत्पाद
टीकेजेडपी प्रकार
मॉडल संख्या TKZP□□H□□～
त्सुबाकी की अनूठी ज़िप संरचना के कारण केबल कैरियर (CABLEVEYOR) संभालना आसान है।
- - बिना किसी उपकरण का उपयोग किए हाथ से आसानी से खोला और बंद किया जा सकता है।
- ・RoHS निर्देश अनुरूप उत्पाद
टीकेक्यूटी प्रकार (क्विकट्रैक्स)
मॉडल संख्या TKQT□□H□□～
केबल कैरियर (CABLEVEYOR) जिसमें भुजा और लिंक काज संरचना एकीकृत होती है।
- - केबल और होज़ को बिना किसी उपकरण का उपयोग किए शीघ्रता से डाला जा सकता है।
- - लिंक से भुजा के गिरने का जोखिम कम हो जाता है।
- ・RoHS निर्देश अनुरूप उत्पाद
टीकेईटी प्रकार (ईज़ीट्रैक्स)
मॉडल संख्या TKET□□H□□～
त्सुबाकी की अनूठी स्प्रिंग-स्विवेल आर्म और लिंक को एक अत्यंत सुविधाजनक संरचना में एकीकृत किया गया है।
यह केबल कैरियर (CABLEVEYOR) है
- - केबल और होज़ को भुजा को खोलने और बंद करने की आवश्यकता के बिना शीघ्रता और कुशलता से डाला जा सकता है।
- - लिंक से भुजा के गिरने का जोखिम कम हो जाता है।
- ・RoHS निर्देश अनुरूप उत्पाद
TKXC प्रकार
मॉडल संख्या TKXC□□□H□□□～
यह लिंक के भीतर सबसे बड़ी अनुप्रस्थ काट ऊंचाई वाला केबल कैरियर (CABLEVEYOR) है।
- - आंतरिक चौड़ाई के आकार की एक विस्तृत श्रृंखला उपलब्ध है, जो स्थापना स्थान के प्रभावी उपयोग की अनुमति देती है।
- - उच्च आंतरिक ऊंचाई पर्याप्त भंडारण स्थान की अनुमति देती है।
- ・RoHS निर्देश अनुरूप उत्पाद
टीकेएचपी-आर प्रकार
मॉडल नंबर TKHP□□-R-□□~
अधिकतम 1500 मीटर लंबाई, लंबी यात्रा लंबाई, उच्च भार क्षमता और बाहरी उपयोग के लिए उपयुक्त केबल कैरियर (CABLEVEYOR)
- - यह 1500 मीटर तक के यात्रा लंबाई संभाल सकता है।
- - आंतरिक चौड़ाई को 1 मिमी के अंतराल में सेट किया जा सकता है, जिससे पुर्जों को असेंबल करना और बदलना आसान हो जाता है।
- बोल्ट कनेक्शन कठोर वातावरण में भी उत्कृष्ट स्थायित्व प्रदान करता है।
- - इसके आर्म एल्युमिनियम से बने हैं, जो घिसाव के प्रति अत्यधिक प्रतिरोधी है, जिससे केबल को उत्कृष्ट सुरक्षा मिलती है।
- ・इस उत्पाद का चयन और ऑर्डर करने के लिए हमसे परामर्श आवश्यक है।
विविधता
TKHP85-R
TKHP90-R
