उत्पाद जानकारी कपलिंग (शाफ्ट कपलिंग)
युग्मन एक यांत्रिक तत्व है जिसका उपयोग ड्राइव शाफ्ट और संचालित शाफ्ट को जोड़ने और मोटर की शक्ति को डिवाइस तक पहुंचाने के लिए किया जाता है।
कपलिंग ड्राइव शाफ्ट और संचालित शाफ्ट को जोड़ने में भी विभिन्न भूमिकाएं निभाते हैं, जैसे शाफ्ट के बीच मिसलिग्न्मेंट (माउंटिंग त्रुटि) को अवशोषित करना, मोटर कंपन को कम करना, मोटर की गर्मी को डिवाइस में स्थानांतरित होने से रोकना, और किसी प्रकार की समस्या की स्थिति में कपलिंग को नुकसान के कारण मोटर या डिवाइस में ब्रेकडाउन को रोकना।
युग्मन संबंधी जानकारी
कपलिंग (शाफ्ट कपलिंग) क्या है?
・यह वह भाग है जो शाफ्ट (चालक पक्ष) और शाफ्ट (संचालित पक्ष) को जोड़ता है।

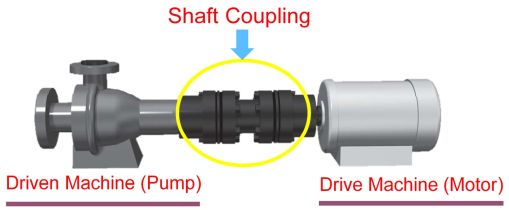

युग्मन का उपयोग ड्राइविंग मशीन (जैसे मोटर) के शाफ्ट और संचालित मशीन (जैसे पंप) के शाफ्ट को जोड़ने के लिए किया जाता है, जो एक दूसरे के सामने होते हैं, और इसे शाफ्ट युग्मन भी कहा जाता है।
युग्मन की भूमिका
भूमिका 1: विपरीत शाफ़्ट पर घूर्णी बल (टॉर्क) संचारित करता है।

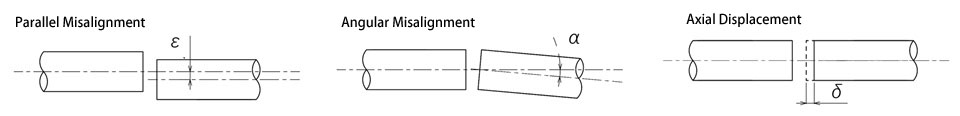

भूमिका 2: स्थापना त्रुटियों (मिसअलाइनमेंट) को अवशोषित करता है।
युग्मन उत्पाद सूची
एचटी-फ्लेक्स कपलिंग (डिस्क कपलिंग): लचीला, अत्यधिक कठोर, और स्नेहन-मुक्त
डिस्क कपलिंग यू-नट को कस कर बोल्ट में अक्षीय बल उत्पन्न करता है, तथा हब, वॉशर और डिस्क के बीच घर्षण बल के माध्यम से टॉर्क संचारित करता है।
चूंकि इसमें कोई फिसलने वाला भाग नहीं है, इसलिए घिसाव के कारण इसका जीवनकाल नहीं है, और चूंकि इसे थकान सीमा से नीचे डिजाइन किया गया है, इसलिए इसका उपयोग लंबे समय तक किया जा सकता है।
क्योंकि यह एक घर्षण संचरण है, इसमें कोई बैकलैश नहीं है, इसमें उच्च मरोड़ कठोरता है, इसे स्नेहन के बिना इस्तेमाल किया जा सकता है, और यह सर्वो मोटर्स, स्टेपिंग मोटर्स आदि को जोड़ने के लिए आदर्श है।
त्सुबाकी के डिसकपलिंग और एचटी-फ्लेक्स कपलिंग, परिमित तत्व विधि पर आधारित इष्टतम आकार वाली डिस्क का उपयोग करते हैं, ताकि विश्वसनीय रूप से टॉर्क संचारित किया जा सके, जबकि लचीले ढंग से मिसअलाइनमेंट को अवशोषित किया जा सके।
हमारे उत्पाद लाइनअप में एनईआर श्रृंखला शामिल है, जो एक अद्वितीय केंद्र इकाई संरचना का उपयोग करती है जो ग्राहकों को डिस्क को इकट्ठा करने की आवश्यकता को समाप्त करती है, छोटे परिशुद्धता अनुप्रयोगों के लिए एनईएस श्रृंखला, व्यापक सामान्य प्रयोजन एनईएफ श्रृंखला और बड़ी क्षमता वाली एनईएच श्रृंखला।
- * डिस्क उपभोग्य वस्तुएं नहीं हैं।
यदि डिस्क क्षतिग्रस्त है, तो यह किसी प्रकार की समस्या के कारण हो सकता है जैसे कि अधिभार या अत्यधिक स्थापना त्रुटि (मिसअलाइनमेंट)।
घर्षण संचरण के कारण डिस्क कपलिंग का जीवनकाल बहुत लंबा नहीं होता। कृपया NER श्रृंखला पर विचार करें, जो आसान संयोजन के लिए पहले से स्थापित डिस्क के साथ आती है। - * सामान्यतः, कृपया स्पेसर के प्रकार पर विचार करें।
एकल प्रकार उत्केन्द्रता (समानांतरता त्रुटि) को अवशोषित नहीं कर सकता।
| स्पेसर प्रकार |  |
इस प्रकार में डिस्क के दो सेट शामिल होते हैं और यह कोणीय असंरेखण, समानांतर त्रुटि और अक्षीय विस्थापन सहित सभी गलत संरेखणों को अवशोषित कर सकता है, जिससे उपयोग की व्यापक रेंज संभव हो जाती है। |
|---|---|---|
| एकल प्रकार |  |
इसमें डिस्क का एक सेट होता है और यह केवल कोणीय असंरेखण और अक्षीय विस्थापन को अवशोषित करता है। यह समानांतर त्रुटियों को अवशोषित नहीं कर सकता है, इसलिए इसे केवल एनसी मशीन टूल्स और अन्य उपकरणों पर स्थापना के लिए अनुशंसित किया जाता है जिन्हें सटीक रूप से केंद्रित किया जा सकता है। *सामान्य केन्द्रीकरण के लिए कृपया स्पेसर प्रकार का उपयोग करें। |
एचटी-फ्लेक्स एनईआर सीरीज़
मॉडल संख्या NER□□W～
इसमें एक अद्वितीय केंद्र इकाई संरचना है जिसे स्थापित करना आसान है, और यह महान संचरण क्षमता के साथ एक कॉम्पैक्ट आकार प्राप्त करता है।
- ・बड़ा संचरण बल:
नई डिस्क आकृति के कारण पिछली श्रृंखला की तुलना में टॉर्क में उल्लेखनीय वृद्धि हुई है। - ・उपयोग में उत्कृष्ट आसानी:
डिस्क और स्पेसर को एकीकृत करने वाली अद्वितीय केंद्र इकाई संरचना साइट पर परेशानी पैदा करने वाली डिस्क की आवश्यकता को समाप्त कर देती है।
किसी असेंबली कार्य की आवश्यकता नहीं है। स्थापना और निष्कासन केवल केंद्र इकाई और हब के बीच के बोल्टों को हटाने और जोड़ने का मामला है। - ・बड़े शाफ्ट छेद व्यास के साथ संगत:
केंद्र इकाई संरचना पिछली श्रृंखला की तुलना में बड़े अधिकतम शाफ्ट बोर व्यास की अनुमति देती है। - ・गैर-बैकलैश, कोई स्नेहन की आवश्यकता नहीं, लंबा जीवन:
इसमें कोई बैकलैश नहीं है और उच्च मरोड़ कठोरता है, जो इसे सर्वो मोटर पोजिशनिंग उपकरणों के लिए उपयुक्त बनाती है।
इसके अलावा, चूंकि इसमें कोई फिसलने वाला भाग नहीं है, इसलिए स्नेहन की भी आवश्यकता नहीं है। - ・विकल्पों की विस्तृत श्रृंखला उपलब्ध:
संयोजनों की एक विस्तृत श्रृंखला संभव है, जिसमें पावर लॉक और फ्लैंज माउंटिंग के साथ शाफ्ट बन्धन शामिल है।
क्षमता
मध्यम से बड़ी क्षमता के लिए
लागू शाफ्ट व्यास
Φ25mm～Φ145mm
टॉर्क रेंज
590～8500N・m
लंबा स्पेसर
हो सकता है
अधिकतम: हब फेस दूरी 6000 मिमी
अन्य
CFRP लंबे स्पेसर्स के साथ संगत
उपलब्ध विद्युत इन्सुलेशन विनिर्देश
एचटी-फ्लेक्स NES सीरीज़
मॉडल संख्या NES□□W/S~
यह एक छोटी डिस्क कपलिंग है जो हब और स्पेसर सामग्री के लिए अतिरिक्त सुपर ड्यूरालुमिन का उपयोग करती है।
- ・कम जड़त्व आघूर्ण:
हब हल्के, उच्च शक्ति वाले अल्ट्रा-सुपर ड्यूरालुमिन से बना है, जो अद्वितीय हब आकार के साथ मिलकर कम जड़त्व प्राप्त करता है।
मैने किया. - ・उच्च मरोड़ कठोरता:
सीधे हब में उच्च मरोड़ कठोरता और सर्वो मोटर ड्राइव के लिए उत्कृष्ट ट्रैकिंग है, जो इसे सटीक नियंत्रण के लिए आदर्श बनाता है। - ・अत्यधिक उत्पाद लाइनअप:
कम जड़त्व हब और सीधे हब का संयोजन 56 विभिन्न उत्पाद प्रकारों और शाफ्ट छेद व्यास के 3,252 विभिन्न संयोजनों की अनुमति देता है। - ・गैर-प्रतिक्रिया:
उच्च परिशुद्धता स्थिति संचालन के लिए आदर्श। - ・उच्च टॉर्क और विश्वसनीय शाफ्ट बन्धन बल:
अद्वितीय क्लैंप आकार शाफ्ट बन्धन बल को बढ़ाता है। - स्थापित करने में आसान:
संयोजन के दौरान समाक्षीयता सुनिश्चित करने के लिए दोनों तरफ के हब को एक विशेष जिग का उपयोग करके केन्द्रित किया जाता है।
शाफ्ट को क्लैम्पिंग विधि का उपयोग करके बांधा जाता है, तथा इसे दोनों तरफ के दो क्लैम्प बोल्टों को कसकर स्थापित किया जा सकता है।
क्षमता
छोटी क्षमता के लिए
लागू शाफ्ट व्यास
Φ4mm～Φ50mm
टॉर्क रेंज
0.7～300N・m
लंबा स्पेसर
कोई नहीं
हब प्रकार और संयोजन
सीधा हब x सीधा हब
कम जड़त्व हब x कम जड़त्व हब
सीधा हब x कम जड़त्व हब
एचटी-फ्लेक्स एनईएफ सीरीज़
मॉडल संख्या NEF□□W/S~
हम सामान्य प्रयोजन डिस्क कपलिंग की एक विस्तृत श्रृंखला का दावा करते हैं, जिससे आप शाफ्ट बन्धन विधि का चयन कर सकते हैं जो आपके अनुप्रयोग के लिए सबसे उपयुक्त है।
चयन के लिए उपलब्ध.
- ・बिना स्नेहन के लंबा जीवन:
चूंकि इसमें कोई फिसलने वाला भाग नहीं है, इसलिए इसे बिना स्नेहन के लम्बे समय तक इस्तेमाल किया जा सकता है। - ・उच्च मरोड़ कठोरता:
इसमें उच्च मरोड़ कठोरता के साथ उत्कृष्ट लचीलापन भी सम्मिलित है। - ・पर्यावरण प्रतिरोधी विनिर्देश भी उपलब्ध हैं:
स्टेनलेस स्टील और इलेक्ट्रोलेस निकल प्लेटिंग विनिर्देश भी उपलब्ध हैं। - ・शाफ्ट बन्धन विधि:
सुविधाओं और उपयोग के विवरण के लिए कृपया विवरण पृष्ठ देखें।
टेपर लॉक बन्धन, क्लैंप बन्धन, कुंजी बन्धन, पावर लॉक बन्धन - -लंबे स्पेसर प्रकार भी उपलब्ध हैं:
माइटर गियर बॉक्स के साथ संयोजन में लाइन शाफ्ट ड्राइव के लिए उपयुक्त।
हमारे पास स्टॉक में कई प्रकार के लंबे स्पेसर भी उपलब्ध हैं।
क्षमता
मध्यम क्षमता के लिए
लागू शाफ्ट व्यास
Φ9mm～Φ130mm
टॉर्क रेंज
19.6～6860N・m
लंबा स्पेसर
हो सकता है
अधिकतम: हब फेस दूरी 6000 मिमी
अन्य
CFRP लंबे स्पेसर्स के साथ संगत
उपलब्ध विद्युत इन्सुलेशन विनिर्देश
एचटी-फ्लेक्स NEH सीरीज़
मॉडल संख्या NEH□□W/U~
यह एक बड़ी डिस्क कपलिंग है जिसका उपयोग अधिकतम 176,000 एनएम टॉर्क के साथ किया जा सकता है।
- - एक बड़ा, स्पेसर-प्रकार का युग्मन।
- मानक हब (एन हब) के अतिरिक्त, एक एडाप्टर हब (ए हब) भी है जो बड़े शाफ्ट छेद व्यास की अनुमति देता है, और डिस्क कनेक्शन भाग को अलग किया जा सकता है।
हम यूनिट स्पेसर हब (यू-हब) की एक श्रृंखला प्रदान करते हैं जो अतिरिक्त स्पेसर की आवश्यकता के बिना स्पेसर इकाइयों को आसानी से हटाने और संयोजन करने की अनुमति देते हैं। - - गियर कपलिंग को बदलने के लिए गियर कपलिंग संगत विनिर्देशों का भी निर्माण किया जा सकता है।
- -लंबे स्पेसर प्रकार का भी निर्माण किया जा सकता है।
- - विद्युत रूप से इंसुलेटेड विनिर्देशों का निर्माण स्प्लिट स्पेसर्स और इंसुलेटिंग बोल्ट सेट का उपयोग करके भी किया जा सकता है।
- यदि आपको चाबी के अलावा किसी अन्य माध्यम से इसे बांधने की आवश्यकता है तो कृपया हमसे संपर्क करें।
क्षमता
बड़ी क्षमता के लिए
लागू शाफ्ट व्यास
Φ72mm～Φ289mm
टॉर्क रेंज
8820～176000N・m
लंबा स्पेसर
हो सकता है
अधिकतम: हब फेस दूरी 6000 मिमी
अन्य
उपलब्ध विद्युत इन्सुलेशन विनिर्देश
