उत्पाद जानकारी यांत्रिक संरक्षक
हमारे लाइनअप में एक बॉल-प्रकार का शॉक गार्ड शामिल है, जिसमें एक गेंद पॉकेट से बाहर निकलती है और एक निर्धारित मान से अधिक भार पड़ने पर स्वतंत्र रूप से घूमती है (ट्रिप्स करती है); एक घर्षण-प्रकार का टॉर्क लिमिटर, जो घर्षण बल से अधिक भार लगने पर फिसलता है; और टॉर्क कीपर और मिनी कीपर, स्लिपिंग क्लच और ब्रेक जो निरंतर फिसलन के लिए उपयुक्त हैं।
विषयसूची
यांत्रिक संरक्षक से संबंधित जानकारी
यांत्रिक संरक्षक के प्रकार

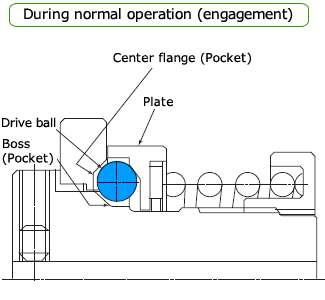

बॉल प्रकार (शॉक गार्ड)
शक्ति गेंद के माध्यम से प्रेषित होती है।
जब भार निर्धारित मान से अधिक हो जाता है, तो गेंद पॉकेट से बाहर निकल जाती है और स्वतंत्र रूप से घूमती है (ट्रिप्स करती है), जिससे गेंद की शक्ति समाप्त हो जाती है।
एक बार ओवरलोड हटा दिए जाने पर, यह स्वतः रीसेट या मैन्युअल रूप से रीसेट हो जाएगा, और इसमें उच्च पुनरावृत्ति ट्रिपिंग सटीकता भी है।
[बड़ा करने के लिए क्लिक करें]

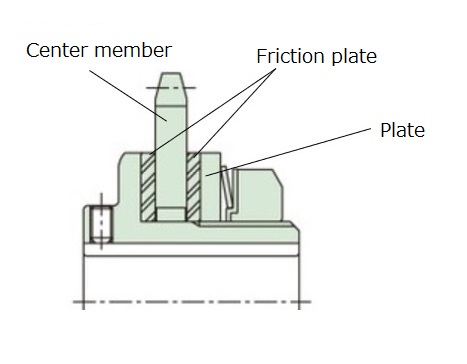

घर्षण प्रकार (टॉर्क लिमिटर, टॉर्क कीपर, मिनी कीपर)
यह घर्षण का उपयोग करके शक्ति संचारित करता है।
जब घर्षण बल से अधिक भार लगाया जाता है, तो इकाई फिसल जाती है और बिजली की आपूर्ति बंद हो जाती है।
ओवरलोड हट जाने पर यह स्वचालित रूप से रीसेट हो जाएगा, लेकिन यह ठीक उसी ट्रिप पोजीशन पर वापस नहीं आ सकता है।
[बड़ा करने के लिए क्लिक करें]
शियर पिन से अंतर
शियर पिन संरक्षण विधि में, यदि भार बढ़ जाता है और पिन की ताकत से अधिक हो जाता है, तो पिन टूट जाता है और टॉर्क कट जाता है।
यह सस्ता है, लेकिन यह स्वतः रीसेट नहीं होता है, इसलिए आपको पिन को बदलने की आवश्यकता होगी, और सेट टॉर्क को समायोजित नहीं किया जा सकता है।
त्सुबाकी के यांत्रिक संरक्षक दोनों प्रकार में स्वतः रीसेट में सक्षम हैं, जिससे रखरखाव कार्य कम हो जाता है।
जिस टॉर्क पर बिजली काट दी जाती है उसे लगातार सेट किया जा सकता है, जिससे डिवाइस के अनुरूप समायोजन किया जा सकता है।
त्सुबाकी यांत्रिक संरक्षक के विभिन्न रूप
| शॉक गार्ड | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| टीजीबी श्रृंखला | टीजीई श्रृंखला | टीजीएफ श्रृंखला | टीजीएक्स सीरीज | टीजीएम श्रृंखला | टीजीके श्रृंखला | टीजीएच श्रृंखला | ||||
| छोटे आकार का (टीजीबी08-16) |
मध्यम आकार (टीजीबी20-70) |
बड़ा आकार (टीजीबी90-130) |
स्प्रोकेट के साथ (टीजीबी20-70) |
|||||||
| टॉर्क रेंज [एन・एम] |
0.3～11 | 9.8～1080 | 441～7150 | 9.8～1080 | 1.0～700 | 6.0～4900 | 1.5～784 | 0.6～1060 | 15～392 | 32～5050 |
| शाफ्ट छेद प्रसंस्करण रेंज [मिमी] |
6～16 | 10～70 | 44～130 | 10～70 | 12～50 | 10～90 | 9～70 | 10～60 | 10～45 | 12～125 |
| दोहराया गया ऑपरेशन टॉर्क परिशुद्धता |
±10% | ±10% | ±10% | ±10% | ±5% | ±5% | ±5% | ±5% | ±5% | ±5% |
| प्रतिक्रिया | कोई नहीं | छोटा | छोटा | छोटा | छोटा | अत्यंत छोटा | कोई नहीं | कोई नहीं | अत्यंत छोटा | छोटा |
| कैसे वापस लौटें | स्वचालित | स्वचालित | स्वचालित | स्वचालित | स्वचालित | स्वचालित | स्वचालित | स्वचालित | स्वचालित | नियमावली |
| अधिभार का पता लगाना | टीजी सेंसर | टीजी सेंसर | टीजी सेंसर | टीजी सेंसर | टीजी सेंसर | टीजी सेंसर | टीजी सेंसर | आप LIMIT बदलना |
आप LIMIT बदलना |
टीजी सेंसर |
| टॉर्क स्केल | हाँ | हाँ | हाँ | हाँ | कोई नहीं | हाँ | हाँ | हाँ | कोई नहीं*1 | कोई नहीं |
| बाहरी |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
*1 टॉर्क को रेगुलेटर प्रेशर समायोजित करके समायोजित किया जा सकता है।
| टॉर्क लिमिटर | टॉर्क कीपर | मिनी कीपर | |
|---|---|---|---|
| TL | TFK | MK | |
| टॉर्क रेंज | 1.0～9310 [N・m] |
0.6～650 [N・m] |
1.96～39.2 [N・cm] |
| शाफ्ट छेद प्रसंस्करण रेंज [मिमी] |
9～130 | 9～64 | 8・10・12 |
| प्रतिक्रिया | कोई नहीं *2 | कोई नहीं *2 | कोई नहीं *2 |
| कैसे वापस लौटें | स्वचालित | स्वचालित | स्वचालित |
| अधिभार का पता लगाना | निकटता स्विच टैकोमीटर |
― | ― |
| टॉर्क स्केल | कोई नहीं | हाँ | हाँ |
| बाहरी |  |
 |
 |
*2 केवल एक दिशा में संचालन करते समय।
यांत्रिक संरक्षक उत्पाद सूची
शॉक गार्ड
एक उच्च परिशुद्धता, पृथक प्रकार का यांत्रिक संरक्षक जो गेंद या कैम का उपयोग करता है।
आप अपने अनुप्रयोग के अनुरूप विभिन्न प्रकारों में से चयन कर सकते हैं, जिनमें सामान्य प्रयोजन प्रकार, गैर-बैकलैश प्रकार, सीलबंद प्रकार, विस्तृत-श्रेणी टॉर्क सेटिंग प्रकार और एयर क्लच संरचना प्रकार शामिल हैं।
शॉक गार्ड टीजीबी सीरीज़
मॉडल संख्या TGB～
उत्पादों और अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ एक बहुमुखी प्रकार
- - छोटे, मध्यम और बड़े सहित विभिन्न आकार उपलब्ध हैं, जो इसे कई अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
- ・रंग-कोडित स्प्रिंग्स समान आकार के लिए भी अलग-अलग टॉर्क सेटिंग्स की अनुमति देते हैं
- ・स्प्रोकेट और कपलिंग प्रकार भी उपलब्ध हैं
टॉर्क रेंज सेट करें
0.3～7150 N・m
बार-बार ऑपरेटिंग टॉर्क सटीकता
±10%
प्रतिक्रिया
छोटा
शॉक गार्ड टीजीई सीरीज़
मॉडल संख्या TGE～
एक प्रकार जो समान आकार के साथ टॉर्क सेटिंग्स की एक विस्तृत श्रृंखला की अनुमति देता है
- - आप टाइप 1 के बीच चयन कर सकते हैं, जिसे छोटे व्यास के स्प्रोकेट और चौड़ी पुली के साथ फिट किया जा सकता है, और टाइप 3, जिसे सीधे ए-टाइप स्प्रोकेट और पुली के साथ फिट किया जा सकता है।
- ・समान आकार के साथ भी, स्प्रिंग्स की संख्या के आधार पर अलग-अलग टॉर्क सेटिंग्स का उपयोग किया जा सकता है
टॉर्क रेंज सेट करें
1.0～700 N・m
बार-बार ऑपरेटिंग टॉर्क सटीकता
±5%
प्रतिक्रिया
छोटा
शॉक गार्ड टीजीएक्स सीरीज़
मॉडल संख्या TGX～
मूल बॉल-एंड-वेज तंत्र के साथ उच्च परिशुद्धता वाला प्रकार
- ・सामान्य परिस्थितियों में कोई प्रतिक्रिया नहीं और उत्कृष्ट कठोरता
- ・ट्रिपिंग के दौरान खोई हुई गति अत्यंत छोटी होती है
- ・रंग-कोडित स्प्रिंग्स समान आकार के लिए भी अलग-अलग टॉर्क सेटिंग्स की अनुमति देते हैं
- ・युग्मन प्रकार और पावर लॉक प्रकार भी उपलब्ध हैं
टॉर्क रेंज सेट करें
1.5～784 N・m
बार-बार ऑपरेटिंग टॉर्क सटीकता
±5%
प्रतिक्रिया
कोई नहीं
शॉक गार्ड टीजीएफ सीरीज
मॉडल संख्या TGF～
अत्यधिक सटीक वापसी स्थिति प्रकार
- ・आउटपुट फ्लैंज में उच्च माउंटिंग सतह परिशुद्धता है, जो इसे सीधे इंडेक्स टेबल माउंट करने के लिए आदर्श बनाती है।
- ・समान आकार के साथ भी, स्प्रिंग्स की संख्या के आधार पर अलग-अलग टॉर्क सेटिंग्स का उपयोग किया जा सकता है
- ・ एचटी-फ्लेक्स कपलिंग के साथ संयोजन में उपलब्ध
टॉर्क रेंज सेट करें
6.0～4900 N・m
बार-बार ऑपरेटिंग टॉर्क सटीकता
±5%
प्रतिक्रिया
अत्यंत छोटा
शॉक गार्ड टीजीएम सीरीज़
मॉडल संख्या TGM~
उत्कृष्ट पर्यावरण प्रतिरोध के साथ सीलबंद प्रकार
- - यह एक सीलबंद प्रकार है जिसमें ग्रीस अंदर सीलबंद है, इसलिए टॉर्क की सटीकता धूल, तेल, पानी आदि के घुसपैठ से प्रभावित नहीं होती है।
- - कैम फॉलोअर और पॉकेट को दो संपर्क बिंदुओं पर एक साथ दबाया जाता है, इसलिए कोई बैकलैश नहीं होता है।
- ・स्प्रोकेट और कपलिंग प्रकार भी उपलब्ध हैं
टॉर्क रेंज सेट करें
0.6～1060 N・m
बार-बार ऑपरेटिंग टॉर्क सटीकता
±5%
प्रतिक्रिया
कोई नहीं
शॉक गार्ड टीजीके सीरीज़
मॉडल संख्या TGK~
एयर क्लच फ़ंक्शन के साथ बहुक्रियाशील प्रकार
- ・रेगुलेटर के वायु दबाव को समायोजित करके, संचालन के दौरान टॉर्क को दूर से नियंत्रित किया जा सकता है।
- ・रिमोट कंट्रोल के माध्यम से ऑन-ऑफ क्लच के रूप में भी इस्तेमाल किया जा सकता है
- ・ एचटी-फ्लेक्स कपलिंग के साथ संयोजन में उपलब्ध
टॉर्क रेंज सेट करें
15～392 N・m
बार-बार ऑपरेटिंग टॉर्क सटीकता
±5%
प्रतिक्रिया
अत्यंत छोटा
शॉक गार्ड टीजीएच सीरीज़
मॉडल संख्या TGH～
इस प्रकार को उच्च गति वाले घूर्णन शाफ्ट जैसे प्रत्यक्ष मोटर कनेक्शन से जोड़ा जा सकता है, और यह उच्च टॉर्क के साथ भी संगत है।
- - बार-बार ऑपरेटिंग टॉर्क सटीकता ±5% के भीतर है
- ・अतिभार के कारण ट्रिपिंग के बाद, ड्राइव पक्ष का घुमाव संचालित पक्ष को प्रेषित नहीं होता है।
- ・युग्मन प्रकार और पुली प्रकार का भी निर्माण किया जा सकता है
टॉर्क रेंज सेट करें
32～5050 N・m
बार-बार ऑपरेटिंग टॉर्क सटीकता
±5%
प्रतिक्रिया
छोटा
