उत्पाद जानकारी पावर लॉक (फास्टनर)
पावर लॉक एक प्रकार का घर्षण लॉकिंग उपकरण है जो शाफ्ट और बॉस को सरलता से, मजबूती से, सुरक्षित रूप से और बिना किसी बाधा के बांधता है।
क्योंकि इसे वेज सिद्धांत का उपयोग करके घर्षण द्वारा बांधा जाता है, इसलिए कुंजी या सेट स्क्रू का उपयोग करने की कोई आवश्यकता नहीं है; शाफ्ट और बॉस को बोल्ट को कसकर आसानी से बांधा जा सकता है, और निकालना भी आसान है।
इसमें स्टील, स्टेनलेस स्टील और लेपित सामग्री शामिल हैं, जो इसे विभिन्न स्थितियों में उपयोग के लिए उपयुक्त बनाती है।
विषयसूची
पावर लॉक से संबंधित जानकारी
मूल संरचना
- डबल टेपर प्रकार (जैसे AS श्रृंखला)
- एकल टेपर प्रकार (जैसे KE श्रृंखला)
बन्धन सिद्धांत

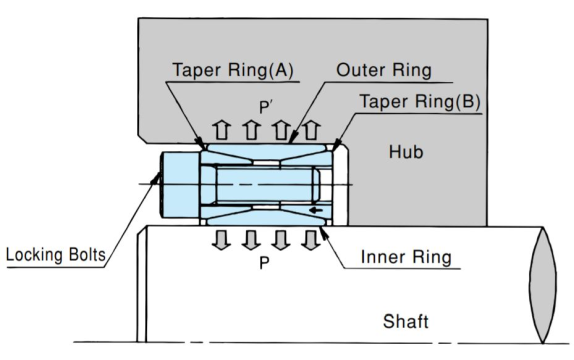

- डबल टेपर प्रकार
[बड़ा करने के लिए क्लिक करें]
पतला छल्ले A और B के आंतरिक व्यास पतले होते हैं और बाहरी और आंतरिक दौड़ के आंतरिक व्यास पर टेपर्स के संपर्क में आते हैं।
बन्धन बोल्टों को कसने से, पतले छल्ले A और B एक-दूसरे के करीब आ जाते हैं, जिससे आंतरिक रेस पर दबाने वाला बल P और P' उत्पन्न होते हैं। ये दबाने वाला बल P और P' एक घर्षण बल उत्पन्न करते हैं जो बॉस और शाफ्ट को पूरी तरह से जकड़ लेता है।
- एकल टेपर प्रकार
[बड़ा करने के लिए क्लिक करें]
बाहरी रिंग का आंतरिक व्यास और आंतरिक रिंग का बाहरी व्यास पतला होता है, और बन्धन बोल्ट को कसने से, बाहरी रिंग पतला सतह और बॉस की आंतरिक सतह के साथ फिसलते हुए चलती है।
इस समय, वेज क्रिया द्वारा रेडियल बल P और P' उत्पन्न होते हैं, जो शाफ्ट और हब के अंदरूनी भाग पर दबाव डालते हैं। ये बल P और P' घर्षण बल उत्पन्न करते हैं जो हब और शाफ्ट को एक साथ मजबूती से बाँधते हैं।
विशेषताएँ
- ・शाफ्ट और हब की मशीनिंग की लागत कम है (कीवे मशीनिंग की आवश्यकता नहीं है)।
- -कोई बैकलैश (प्ले) नहीं, जो इसे उच्च परिशुद्धता स्थिति नियंत्रण के लिए आदर्श बनाता है।
- ・शाफ्ट के पतले होने या जकड़न के बारे में चिंता करने की कोई आवश्यकता नहीं है (घिसाव के बारे में चिंता करने की कोई आवश्यकता नहीं है)
- · आसान चरण संरेखण, जो कैम और गियर की स्थिति के लिए लाभप्रद है।
- ・संयोजन और पृथक्करण आसान है और इसमें सिकुड़न फिटिंग के समान कौशल की आवश्यकता नहीं होती है।
- - यह जोर के भार को सहन कर सकता है, इसलिए रिटेनर की कोई आवश्यकता नहीं है।
- - कीवे शाफ्ट की ताकत को कम नहीं करता है।
- · कुंजी बन्धन की तुलना में बेहतर घूर्णन संतुलन।
सावधानियां
・श्रृंखला के आधार पर, पावर लॉक में केंद्रित कार्य हो भी सकता है और नहीं भी।
केंद्रीकरण फ़ंक्शन का विस्तृत विवरण देखें

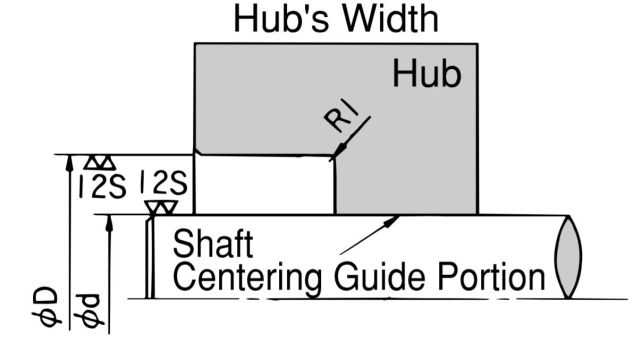

केन्द्रीकरण फ़ंक्शन एक ऐसा फ़ंक्शन है जो शाफ्ट और बॉस को एक साथ बांधे जाने पर बॉस के रनआउट को दबा देता है।
दूसरे शब्दों में, यह इस बात पर निर्भर करता है कि आप अक्ष को बॉस के केंद्र के कितने करीब ला सकते हैं।
पावर लॉक दो प्रकार के होते हैं: एक जिसमें केन्द्रीकरण कार्य होता है और दूसरा जिसमें केन्द्रीकरण कार्य नहीं होता।
इसके बिना श्रृंखला के लिए, बॉस (वह भाग जहां शाफ्ट और बॉस सीधे संपर्क में आते हैं) पर एक गाइड अनुभाग प्रदान करना आवश्यक है।
गाइड की लंबाई को शाफ्ट व्यास के आधे पर सेट करके व्यावहारिक केन्द्रीकरण सटीकता प्राप्त की जा सकती है।
- असेंबली के दौरान बॉस हिलेगा, यह इस बात पर निर्भर करेगा कि फ्लैंज है या नहीं।
असेंबली के दौरान बॉस की गति के बारे में विस्तृत विवरण देखें

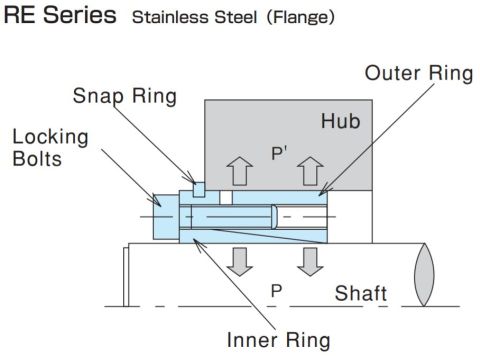

*आरई-एसएस श्रृंखला की छवि, जिसे फ्लैंज (रिटेनिंग रिंग) के साथ या उसके बिना चुना जा सकता है, संदर्भ के लिए प्रदान की गई है।
फ्लैंज के साथ श्रृंखला में, कसने वाले बोल्ट को कसते समय, फ्लैंज बाहरी रिंग के साथ बॉस को आगे बढ़ने से रोकने के लिए एक स्टॉपर के रूप में कार्य करता है।
बाहरी रिंग बॉस की आंतरिक सतह पर फिसलती है।
हालांकि, बिना फ्लैंज (ऊपरी दायां आरेख) के सीधे इंस्टॉलेशन में, कोई स्टॉपर नहीं होता है, इसलिए जब बोल्ट को कड़ा किया जाता है, तो बॉस बाहरी रिंग के साथ आगे बढ़ता है।
(हालांकि, चूंकि फिसलन के कारण कोई हानि नहीं होती, इसलिए प्रेषित टॉर्क अधिक होता है।)
यदि आप बॉस के हिलने-डुलने को लेकर चिंतित हैं, तो ऐसा प्रकार चुनें जिसमें हिलने-डुलने वाला बॉस न हो।
पावर लॉक उत्पाद सूची
मानक पैकेज
आप हमारी विस्तृत श्रृंखला में से सबसे उपयुक्त पावर लॉक चुन सकते हैं।
लागू शाफ्ट व्यास Φ5 के छोटे व्यास से लेकर अधिकतम Φ500 तक होते हैं, और यह श्रृंखला आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करती है, अत्यधिक संगत सामान्य प्रयोजन मॉडल से लेकर छोटा हब व्यास (हब), बड़ी क्षमता वाले प्रकार, बाहरी कसने वाले प्रकार, नट कसने वाले प्रकार, और शाफ्ट सहनशीलता की एक विस्तृत श्रृंखला के साथ संगत प्रकार तक।
केई सीरीज
मॉडल संख्या PL□□X□□KE
छोटे व्यास वाले शाफ्ट से शुरू होने वाली लाइनअप के साथ, इसका उपयोग व्यापक सहनशीलता वाले शाफ्ट के लिए किया जा सकता है।
- ・शाफ्ट टॉलरेंस की एक विस्तृत श्रृंखला के साथ संगत। मानक उत्पाद सर्वो मोटर्स आदि के प्लस टॉलरेंस शाफ्ट के साथ संगत हैं।
- - छोटा आंतरिक/बाहरी व्यास अनुपात छोटा हब व्यास के साथ संगतता की अनुमति देता है। कॉम्पैक्ट डिज़ाइन संभव है।
- - छोटे व्यास के आकार से शुरू होने वाली लाइनअप के साथ, यह छोटे स्टेपिंग मोटर्स और सर्वो मोटर आउटपुट शाफ्ट को जकड़ने के लिए आदर्श है।
- - कुछ भागों के साथ सरल संरचना, उत्कृष्ट लागत प्रदर्शन।
- -स्टेनलेस स्टील और इलेक्ट्रोलेस निकल प्लेटिंग विनिर्देशों के अलावा, हम कम संपर्क दाब श्रृंखला भी प्रदान करते हैं।
- *केंद्रित फ़ंक्शन शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई ज़रूरत नहीं।
- *असेंबली के दौरान बॉस हिलता नहीं है।
पतला विनिर्देशों
सिंगल टेपर
केंद्रित कार्य
प्रदान किया
लागू शाफ्ट व्यास
Φ5～Φ100
टॉर्क रेंज
7.5～9900N・m
लागू सहनशीलता
अक्ष: h6, h7, js6, js7, k6, m6
हब छिद्र: H8
लागू सतह खुरदरापन
Ra1.6
एएस सीरीज
मॉडल संख्या PL□□X□□AS
यह सबसे लोकप्रिय वैश्विक मानक मॉडल है।
- - यह श्रृंखला अत्यधिक संगत है और घरेलू और अंतरराष्ट्रीय स्तर पर कई निर्माताओं से उपलब्ध है।
- - उच्च शक्ति वाले बोल्टों का उपयोग करने से, अन्य कंपनियों के उत्पादों की तुलना में कम कसने वाले बोल्टों की आवश्यकता होती है, जिससे संयोजन समय कम हो जाता है।
- - बड़े टेपर एंगल के कारण इसे कसना और निकालना आसान है। इस सीरीज़ में इसे संभालना सबसे आसान है।
- ・हम Φ19 से Φ500 तक के शाफ्ट व्यास की एक विस्तृत श्रृंखला को कवर करते हैं। इंच के आकार भी उपलब्ध हैं।
- स्टेनलेस स्टील और इलेक्ट्रोलेस निकल प्लेटिंग के विकल्प भी उपलब्ध हैं। अपनी ज़रूरत के अनुसार चुनें।
- *इसमें केन्द्रीकरण कार्य नहीं है, इसलिए बॉस पर एक गाइड प्रदान किया जाना चाहिए।
- *असेंबली के दौरान बॉस हिलता नहीं है।
पतला विनिर्देशों
डबल टेपर
केंद्रित कार्य
कोई नहीं
लागू शाफ्ट व्यास
Φ19～Φ500
टॉर्क रेंज
294～555000N・m
लागू सहनशीलता
शाफ्ट: h8 हब छिद्र: H8
लागू सतह खुरदरापन
Ra1.6
AD-N श्रृंखला
मॉडल संख्या PL□□X□□AD-N
बड़ी क्षमता टॉर्क संचरण प्रकार.
- -इसकी ट्रांसमिशन टॉर्क क्षमता एएस श्रृंखला की तुलना में 1.5 से 3 गुना अधिक है।
- · इसका आंतरिक और बाहरी व्यास AS श्रृंखला के समान है, जिससे AS श्रृंखला की अनेक इकाइयों को प्रतिस्थापित करना आसान हो जाता है।
- इलेक्ट्रोलेस निकल प्लेटिंग विनिर्देश भी उपलब्ध हैं। स्वच्छ कमरों में उच्च टॉर्क संचारित करने के लिए आदर्श।
- ・त्सुबाकी एकमात्र कंपनी है जो Φ19 से शुरू होने वाली लाइनअप प्रदान करती है। छोटे व्यास वाले शाफ्ट पर बड़े टॉर्क का संचरण हम पर छोड़ दें।
- * सावधानीपूर्वक संयोजन और निष्कासन आवश्यक है।
- *केंद्रित फ़ंक्शन शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई ज़रूरत नहीं।
- *असेंबली के दौरान बॉस हिलता नहीं है।
पतला विनिर्देशों
डबल टेपर
केंद्रित कार्य
प्रदान किया
लागू शाफ्ट व्यास
Φ19～Φ300
टॉर्क रेंज
382～429000N・m
लागू सहनशीलता
शाफ्ट: h8 हब छिद्र: H8
लागू सतह खुरदरापन
Ra1.6
एई सीरीज
मॉडल संख्या PL□□X□□AE
इसका आंतरिक और बाहरी व्यास AS श्रृंखला के समान है, लेकिन यह फ्लैंज और केन्द्रीकरण फ़ंक्शन के साथ आता है।
- - इसका आंतरिक और बाहरी व्यास AS श्रृंखला के समान है, और यह उन मामलों के लिए उपयुक्त है जहां केंद्रित गाइड अनुभाग स्थापित नहीं किया जा सकता है।
- - एक सरल प्रकार जिसमें तीन भाग होते हैं: आंतरिक रिंग, बाहरी रिंग और कसने वाला बोल्ट।
- - यह श्रृंखला अत्यधिक संगत है और घरेलू और अंतरराष्ट्रीय स्तर पर कई निर्माताओं से उपलब्ध है।
- *केंद्रित फ़ंक्शन शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई ज़रूरत नहीं।
- *असेंबली के दौरान बॉस हिलता नहीं है।
- * स्टेप्ड शाफ्ट पर माउंट करते समय, बॉस और स्टेप्ड भाग के बीच 1 मिमी या उससे अधिक का अंतर छोड़ें।
यदि कोई अंतराल नहीं है, तो इसे हटाना कठिन हो सकता है।
पतला विनिर्देशों
सिंगल टेपर
केंद्रित कार्य
प्रदान किया
लागू शाफ्ट व्यास
Φ19～Φ150
टॉर्क रेंज
265～27000N・m
लागू सहनशीलता
शाफ्ट: h8 हब छिद्र: H8
लागू सतह खुरदरापन
Ra1.6
टीएफ श्रृंखला
मॉडल संख्या PL□□X□□TF
इस श्रृंखला में सबसे छोटा आंतरिक और बाहरी व्यास अनुपात है और यह छोटा हब व्यास के लिए आदर्श है।
- - श्रृंखला में सबसे छोटा आंतरिक/बाहरी व्यास अनुपात, इसलिए इसका उपयोग तब भी किया जा सकता है जब बॉस का व्यास छोटा हो।
- - कसने वाले बोल्टों की संख्या श्रृंखला में सबसे छोटी है, जिससे संयोजन समय कम हो जाता है।
- - यह श्रृंखला अत्यधिक संगत है और घरेलू और अंतरराष्ट्रीय स्तर पर कई निर्माताओं से उपलब्ध है।
- - इलेक्ट्रोलेस निकल प्लेटिंग विनिर्देश भी उपलब्ध हैं।
- - इसमें चार भाग होते हैं: आंतरिक रिंग, बाहरी रिंग, स्पेसर और कसने वाला बोल्ट।
- *केंद्रित फ़ंक्शन शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई ज़रूरत नहीं।
- *असेंबली के दौरान बॉस हिलता नहीं है।
पतला विनिर्देशों
सिंगल टेपर
केंद्रित कार्य
प्रदान किया
लागू शाफ्ट व्यास
Φ6～Φ90
टॉर्क रेंज
11～8820N・m
लागू सहनशीलता
शाफ्ट: h8 हब छिद्र: H8
लागू सतह खुरदरापन
Ra1.6
EL सीरीज
मॉडल संख्या PL□□X□□E
यह सबसे सरल तत्व प्रकार है और इष्टतम डिजाइन की अनुमति देता है।
- ・बोल्ट कसने और स्थापित किए जाने वाले पावर लॉक ईएल की संख्या को स्वतंत्र रूप से चुना जा सकता है, जिससे आप आवश्यक कसने वाले बल के आधार पर इष्टतम कसने वाले बल का चयन कर सकते हैं।
डिजाइन संभव है. - उत्तम अंगूठी का आकार उत्कृष्ट गतिशील संतुलन प्रदान करता है।
- - कॉम्पैक्ट और हल्के, यह स्थापना के लिए आवश्यक से अधिक जगह नहीं लेता है।
- - यह सस्ता है और बड़े पैमाने पर उपयोग के लिए उपयुक्त है।
- - यह श्रृंखला अत्यधिक संगत है और घरेलू और अंतरराष्ट्रीय स्तर पर कई निर्माताओं से उपलब्ध है।
- *प्रेशर फ्लैंज, प्रेशर स्लीव और कसने वाले बोल्ट ग्राहक द्वारा उपलब्ध कराए जाने चाहिए।
- *बाहरी रिंग का दबाव मानक है, इस स्थिति में असेंबली के दौरान बॉस हिलता नहीं है।
- *इसमें केन्द्रीकरण कार्य नहीं है, इसलिए बॉस पर एक गाइड प्रदान किया जाना चाहिए।
पतला विनिर्देशों
सिंगल टेपर
केंद्रित कार्य
कोई नहीं
लागू शाफ्ट व्यास
Φ10～Φ150
टॉर्क रेंज
6.9～10500N・m
लागू सहनशीलता
शाफ्ट:
Φ10～38 h6
Φ40 या अधिक h8
हब छिद्र:
Φ10～38 एच7
Φ40 या अधिक H8
लागू सतह खुरदरापन
Ra0.8
EF श्रृंखला
मॉडल संख्या PL□□X□□EF
यह एक दबाव फ्लैंज एकीकृत प्रकार है जिसका आंतरिक और बाहरी व्यास EL श्रृंखला के समान है।
- · यह एक एकीकृत दबाव फ्लैंज है जिसका आंतरिक और बाहरी व्यास ईएल श्रृंखला के समान है, जिससे दबाव फ्लैंज के निर्माण की आवश्यकता समाप्त हो जाती है।
- -इसमें ईएल श्रृंखला के ट्रांसमिशन टॉर्क का 2 से 3 गुना अधिक टॉर्क है, इसलिए इसे कई ईएल के प्रतिस्थापन के रूप में इस्तेमाल किया जा सकता है।
- - छोटा आंतरिक/बाहरी व्यास अनुपात इसे छोटा हब व्यास के साथ उपयोग करने की अनुमति देता है।
- - एक सरल प्रकार जिसमें तीन भाग होते हैं: आंतरिक रिंग, बाहरी रिंग और कसने वाला बोल्ट।
- ・यह एक त्सुबाकी-अनन्य श्रृंखला है जो अन्य कंपनियों से उपलब्ध नहीं है।
- *केंद्रित फ़ंक्शन शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई ज़रूरत नहीं।
- *असेम्बलिंग के समय, बॉस अक्षीय दिशा में थोड़ा आगे की ओर बढ़ेगा। कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
पतला विनिर्देशों
सिंगल टेपर
केंद्रित कार्य
प्रदान किया
लागू शाफ्ट व्यास
Φ10～Φ120
टॉर्क रेंज
39～12600N・m
लागू सहनशीलता
शाफ्ट: h8 हब छिद्र: H8
लागू सतह खुरदरापन
Ra1.6
एमएल श्रृंखला
मॉडल संख्या PL□□X□□M/MG
एक सरल बन्धन प्रकार जिसे केवल एक नट के साथ आसानी से बांधा जा सकता है।
- - इसे केवल एक नट से आसानी से बांधा जा सकता है, जिससे असेंबली का समय काफी कम हो जाता है।
- - सतह को सरल जंग की रोकथाम के लिए चढ़ाया जाता है, और नटों में एक विशेष सतह उपचार भी होता है, इसलिए विधानसभा के दौरान तेल लगाने की कोई आवश्यकता नहीं होती है।
- -श्रृंखला में एकमात्र ऐसा है जिसे पावर लॉक लंबाई से छोटे बॉस से जोड़ा जा सकता है।
- · कसने वाले टॉर्क को मानक टॉर्क के 1/2 से 1.1 गुना तक बदला जा सकता है। इसका उपयोग बॉस की ताकत के अनुरूप किया जा सकता है।
- *Φ32 तक के शाफ्ट व्यास ML प्रकार के होते हैं, तथा Φ34 और उससे अधिक व्यास MG प्रकार के होते हैं, तथा इनका स्वरूप भिन्न होता है।
- *केंद्रित फ़ंक्शन शामिल है। परेशानी भरे बॉस स्टेप प्रोसेसिंग की कोई ज़रूरत नहीं।
- *संयोजन के बाद, बॉस अक्षीय दिशा में पीछे की ओर थोड़ा सा खिसकेगा। कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
पतला विनिर्देशों
सिंगल टेपर
केंद्रित कार्य
प्रदान किया
लागू शाफ्ट व्यास
Φ5～Φ75
टॉर्क रेंज
6.76～2000N・m
लागू सहनशीलता
शाफ्ट: h8 हब छिद्र: H8
लागू सतह खुरदरापन
Ra1.6
एसएल सीरीज
मॉडल संख्या PL□□X□□SL
यह एक बाहरी कसने वाला प्रकार है जो बॉस के बाहर से कसता है।
- - रिड्यूसर जैसे खोखले शाफ्ट को जकड़ने के लिए आदर्श।
- -इसका उपयोग तब भी किया जा सकता है जब डिज़ाइन के कारण बॉस की मोटाई को सुरक्षित नहीं किया जा सकता है।
- - विशेष सतह उपचार लागू किया गया है, इसलिए असेंबली के दौरान तेल लगाने की कोई आवश्यकता नहीं है।
- - शाफ्ट का व्यास जितना मोटा होगा, उतना अधिक टॉर्क प्रेषित किया जा सकेगा।
- - सरल संरचना इसे स्थापित करना और हटाना आसान बनाती है।
- *असेंबली के दौरान बॉस हिलता नहीं है।
- *यदि खोखले शाफ्ट के साथ उपयोग किया जाता है, तो चयन करते समय खोखले शाफ्ट के आंतरिक व्यास पर विचार किया जाना चाहिए।
पतला विनिर्देशों
डबल टेपर
केंद्रित कार्य
इसकी आवश्यकता नहीं है क्योंकि यह बाहरी कसने वाला प्रकार है
लागू बाहरी हब व्यास
Φ24～Φ300
टॉर्क रेंज
167～290000N・m
लागू सहनशीलता
बाहरी हब व्यास: h7 हब छिद्र: H7
लागू सतह खुरदरापन
Ra1.6
